Конструкция смесителя для резины: описание основных компонентов

Что такое смеситель для резины и как он устроен

А резиновый смеситель — также называемый внутренним смесителем или смесителем типа Банбери — представляет собой закрытую высокоинтенсивную смесительную машину, используемую для смешивания сырой резины с такими добавками, как углеродная сажа, сера, ускорители, пластификаторы и технологические масла. В отличие от открытых мельниц, резиновая месильная машина осуществляет смешивание внутри герметичной камеры, что резко снижает потери материала, улучшает однородность дисперсии и позволяет перерабатывать термочувствительные соединения.

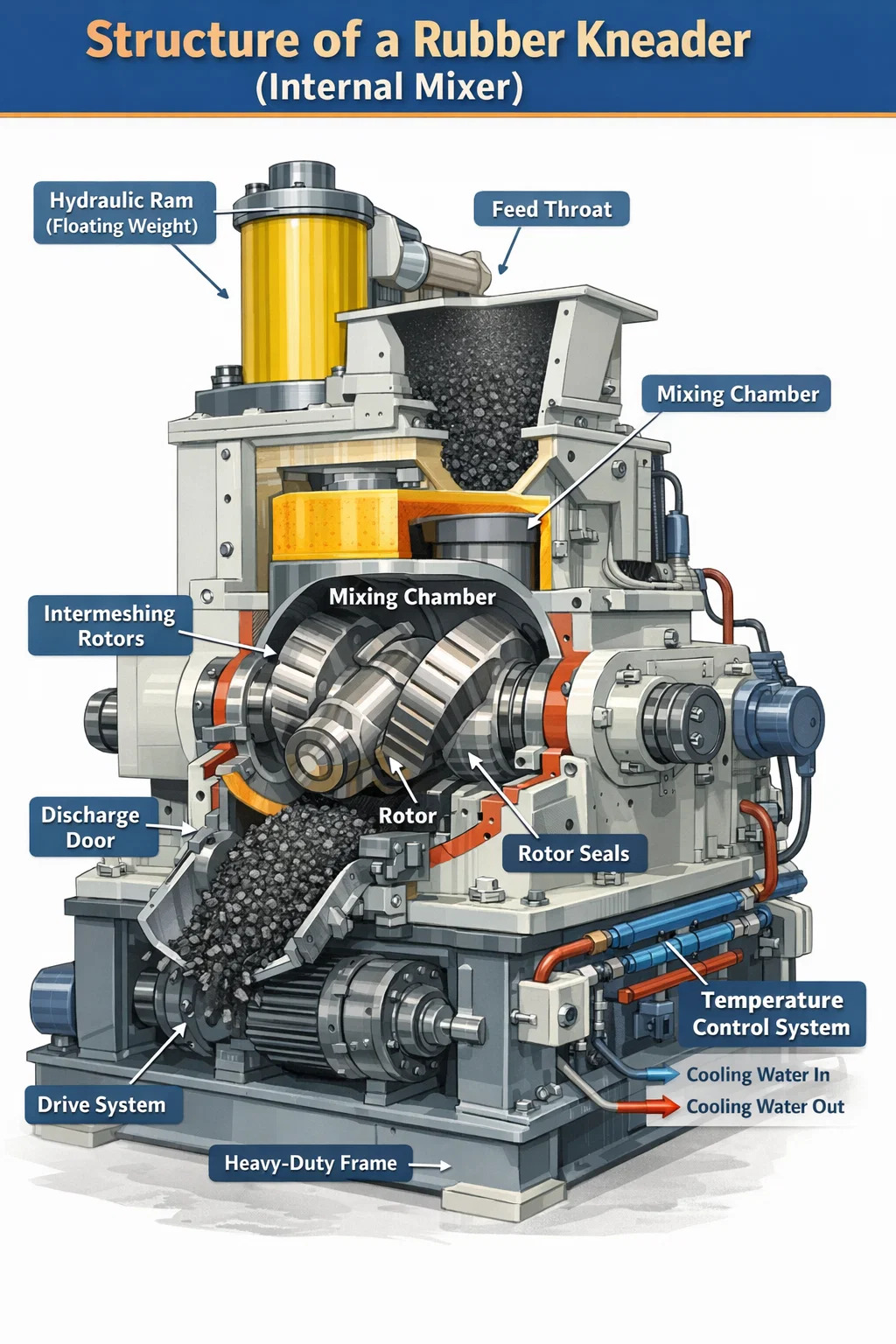

Основная конструкция смесителя для резины состоит из шести основных систем: смесительной камеры, роторов, гидроцилиндра (плавающего груза), механизма разгрузочной двери, системы контроля температуры и системы привода. Каждый из них играет определенную механическую роль, и понимание того, как они взаимодействуют, позволяет понять, почему внутренние смесители стали отраслевым стандартом для составления резиновых смесей при производстве шин, уплотнений, прокладок, шлангов и технических резиновых изделий.

Сам корпус машины обычно изготавливается из высокопрочной литой стали или стального листа, внутренние поверхности которого закалены или покрыты износостойким сплавом, чтобы выдерживать огромные механические силы, возникающие во время смешивания, часто превышающие 500 кН в машинах большой производительности.

Смесительная камера: сердце смесителя для резины

Камера смешивания представляет собой закрытое пространство, в котором происходит все смешивание. Это полость в форме восьмерки, обработанная с чрезвычайно жесткими допусками и предназначенная для размещения двух роторов, вращающихся в противоположных направлениях. Внутренний профиль камеры не круглый — ее стенки имеют форму, дополняющую геометрию ротора, обеспечивая непрерывное сгибание, сдвигание и повторное воздействие резиновой массы на поверхности ротора.

Объем камеры является одним из основных показателей, используемых для классификации резиновых смесителей. Машины лабораторного масштаба могут иметь объем камеры всего 0,3 литра, тогда как внутренние смесители промышленного класса, используемые на шинных заводах, могут превышать 650 литров. Обычные промышленные размеры варьируются от 20 до 270 л, при этом коэффициент заполнения (отношение веса резиновой загрузки к объему камеры) обычно устанавливается от 0,6 до 0,75.

Стены камеры включают в себя разветвленную сеть внутренние каналы охлаждения и нагрева . В современных резиновых смесителях эти каналы просверлены непосредственно в корпусе камеры и подключены к замкнутой системе контроля температуры. Точное управление температурным режимом имеет решающее значение: вязкость резины, эффективность диспергирования и качество смеси зависят от поддержания температуры партии в пределах определенного диапазона, часто от 70°C до 160°C в зависимости от рецептуры.

Камера разделена на две половины — верхнюю и нижнюю, скрепленные между собой болтами. В нижней половине находится петля разгрузочной дверцы. Эта разделенная конструкция обеспечивает доступ для осмотра, очистки и замены вкладыша. Вкладыши камеры из закаленной стали (как правило, с твердостью поверхности 58–62 HRC) защищают корпус конструктивной камеры от абразивных резиновых смесей и могут быть заменены самостоятельно, без разбора всей машины.

Роторы: определяющий компонент конструкции смесителя для резины

Роторы представляют собой механические элементы, которые фактически выполняют работу по смешиванию внутри камеры. В резиновой мешалке два ротора вращаются в противоположных направлениях с фиксированным передаточным числом , обычно 1:1,1 или 1:1,2, создавая дифференциальную скорость ротора, которая создает интенсивное напряжение сдвига в точке зажима между роторами и между каждым ротором и стенкой камеры.

Геометрия ротора — один из наиболее сложных аспектов внутреннего смесителя. В современных машинах для смешивания резины используются три основных типа роторов:

• Двухлопастные (эллиптические) несущие винты: Оригинальная конструкция, отличающаяся двумя винтовыми лопастями, закрученными вдоль вала несущего винта. Они создают высокие усилия сдвига и подходят для трудно смешиваемых смесей, маточных смесей сажи и каучуков высокой вязкости, таких как натуральный каучук (NR) и EPDM. Зазор между кончиком крыла ротора и стенкой камеры обычно составляет 2–6 мм.
• Четырёхлопастные несущие винты: Разработан для одновременного улучшения дисперсионного и распределительного смешивания. Дополнительные крылья увеличивают частоту складывания и переориентации материала за один оборот, позволяя быстрее добавлять наполнители. Четырехлопастные роторы теперь входят в стандартную комплектацию высокопроизводительных линий по смешиванию шинных смесей.
• Шестикрылые (или многокрылые) несущие винты: Используется в тех случаях, когда требуется исключительно тонкая дисперсия наполнителя, например, в шинных смесях на основе диоксида кремния, где эффективность силанового связывания имеет решающее значение. Эти роторы обеспечивают более мягкое и более равномерное перемешивание при более низких пиковых температурах.

Валы роторов полые и соединены с системой контроля температуры, позволяя охлаждающей жидкости или пару течь через внутреннюю часть. Такое внутреннее охлаждение ротора необходимо при высокоскоростных операциях смешивания, где выделение тепла при трении может вызвать преждевременную вулканизацию (подгорание) смеси. Скорость поверхности ротора в производственных тестомесильных машинах обычно колеблется от от 20 до 80 об/мин , а некоторые машины с регулируемой скоростью способны работать во всем этом диапазоне за один цикл смешивания.

Роторы с обоих концов поддерживаются прочными роликоподшипниками качения, расположенными в боковых рамах машины. Подшипниковый узел должен выдерживать как радиальные нагрузки от давления резиновой смеси, так и осевые осевые нагрузки, создаваемые винтовыми крыльями ротора. Подшипниковые узлы в больших месильных машинах обычно также имеют водяное охлаждение, поскольку в противном случае тепло трения в седлах подшипников существенно сократило бы срок службы.

Система уплотнения ротора

Там, где валы роторов выходят из смесительной камеры через боковые стенки, система уплотнений предотвращает вытекание резиновой смеси вдоль вала. Технически это одна из самых сложных областей проектирования резиновых смесителей. Уплотнение должно содержать резину при давлении до 0,5–1,0 МПа при быстром вращении вала и при повышенных температурах внутри камеры.

В большинстве современных резиновых смесителей используется одно из двух уплотнений:

• Лабиринтные уплотнения с резиновым уплотнением: А series of machined grooves and ridges create a tortuous path that resists compound flow. Combined with compressed rubber packing rings, this arrangement provides effective sealing for most production compounds. Packing replacement is a routine maintenance task performed every few hundred operating hours.
• Механические торцевые уплотнения: Используется в машинах премиум-класса и в приложениях со строгими требованиями к загрязнению. Вращающаяся поверхность уплотнения, прижатая к неподвижному седлу, обеспечивает положительный барьер. Эти уплотнения могут иметь воздушное или водяное охлаждение и обеспечивают более длительные интервалы обслуживания, чем уплотнения набивного типа.

Гидравлический подъемник (плавающий груз): контроль давления над соединением

Прямо над смесительной камерой находится верхний цилиндр, обычно называемый плавающим грузом или гидравлическим цилиндром. Это блок из твердой стали или ковкого чугуна, форма которого позволяет разместить его внутри питающего горловины камеры. Его функция состоит в том, чтобы герметизировать верхнюю часть смесительной камеры после загрузки материала и оказывать давление вниз на резиновую смесь во время смешивания.

Давление поршня является одной из наиболее важных переменных процесса в работе смесителя для резины. Более высокое давление толкателя приводит к более тесному контакту резиновой смеси с роторами, увеличивая интенсивность сдвига и улучшая дисперсию. Однако избыточное давление ускоряет износ ротора и гильзы камеры. Давление поршня в производственных машинах обычно находится в диапазоне от 0,2 до 0,8 МПа и подается через гидравлический цилиндр, установленный над подающим отверстием.

Поршень направляется вертикальным горловым цилиндром — точно обработанным каналом, который удерживает плунжер по центру и предотвращает боковое смещение под сложным давлением. Пылезащитное уплотнение в нижней части горловины предотвращает перемещение резины вверх по корпусу поршня. Сам плунжер часто имеет сердцевину и подключается к контуру охлаждающей воды для управления поглощением тепла от резины внизу.

Гидравлический цилиндр, приводящий в действие плунжер, установлен на поворотной раме над корпусом машины, что позволяет ему свободно раскачиваться, когда крышка подающего горловины открыта для загрузки. На автоматизированных производственных линиях цикл поршня контролируется программой смешивания — он поднимается автоматически, когда открывается дверца разгрузки для выпуска партии, и опускается и блокируется сразу после загрузки следующей загрузки.

В некоторых новых конструкциях смесителей для резины, особенно в тех, которые используются для приготовления силикатно-силановых компаундов, давление напора динамически модулируется во время цикла смешивания: давление временно снижается во время стадии реакции силанизации, чтобы предотвратить перегрев, а затем снова увеличивается для окончательного диспергирования. Для этого требуется пропорциональная система гидравлических клапанов, интегрированная с блоком управления машиной.

Механизм разгрузочной двери: выпуск смешанной партии

Разгрузочная дверь образует дно смесительной камеры. Когда смешивание завершено, эта дверца открывается вниз (или поворачивается в одну сторону, в зависимости от конструкции), чтобы выпустить готовую партию каучука под действием силы тяжести в следующее устройство — обычно в открытую мельницу, двухшнековый экструдер или охлаждающий конвейер для партии.

Дверца приводится в действие гидроцилиндром, а ее запирающий механизм должен выдерживать без отклонения полное внутреннее давление камеры во время смешивания. Даже незначительный изгиб двери может привести к выдавливанию резины в область уплотнения двери, что приведет к ускорению износа и загрязнению. В высококачественных смесителях для резины используются несколько стопорных болтов или кулачковый механизм, который равномерно распределяет прижимное усилие по периметру дверцы.

Лицевая поверхность двери (поверхность, которая контактирует с резиновой смесью) обычно покрыта закаленной износостойкой пластиной, которую можно заменить независимо. В корпусе двери имеются охлаждающие каналы, подключенные к тому же контуру, что и стенки камеры. По периметру двери проходит резиновое или эластомерное уплотнительное кольцо для предотвращения утечки состава на стыке камеры и двери — это уплотнение является расходным материалом, заменяемым во время планового технического обслуживания.

Время открытия разгрузочной дверцы является параметром процесса: более быстрое открытие сокращает время воздействия тепла после окончания смешивания, что критично для термочувствительных компаундов, содержащих предварительно диспергированные вулканизирующие агенты. На высокоскоростных производственных линиях Открытие двери и выгрузка партии выполняются в течение 3–5 секунд. для поддержания пропускной способности.

Система контроля температуры: управление нагревом в смесителе для резины

Управление температурой не является обязательным при работе смесителя для резины — это фундаментальное требование к качеству смеси и повторяемости процесса. Система регулирования температуры включает в себя три зоны теплообмена: стенки камеры, корпуса ротора и толкатель. Каждая зона может управляться независимо.

В большинстве производственных резиновых смесителей используется блок управления температурой воды с замкнутым контуром (TCU), который циркулирует темперированную воду через все три зоны. ТЦУ может нагревать воду с помощью электронагревателей или впрыска пара и охлаждать ее с помощью теплообменника, подключенного к системе водоснабжения объекта. Целевые температуры воды различаются в зависимости от стадии процесса:

• Этап предварительного нагрева: вода 60–90°C для доведения камеры до рабочей температуры перед первой партией смены.
• Стадия смешивания: охлаждающая вода температурой 20–40°C для поглощения тепла трения и предотвращения перегрева смеси.
• Этап очистки: промывка горячей водой или паром для размягчения остатков состава и облегчения удаления.

Температура соединения контролируется термопарами или инфракрасными датчиками, установленными в стенке камеры. Обратная связь по комплексной температуре в режиме реального времени используется системой управления машиной для регулировки скорости ротора, давления плунжера и скорости потока охлаждающей жидкости, чтобы поддерживать партию в пределах спецификации. В некоторых современных системах для смешивания резины смешивание прекращается автоматически, когда температура смеси достигает заданного значения, а не после фиксированного временного цикла — этот так называемый сброс с контролируемой температурой является более последовательным, чем сброс с контролируемым временем, и уменьшает изменчивость от партии к партии.

Детали контура охлаждения ротора и камеры

Внутри каждого полого ротора контур охлаждающей жидкости обычно имеет спиральную форму или структуру отверстий, что максимизирует площадь контакта с поверхностью. Поворотные соединения (также называемые шарнирными соединениями) на концах вала ротора соединяют стационарные трубы подачи охлаждающей жидкости с внутренней частью вращающегося ротора без утечек. Это прецизионные компоненты, которые требуют периодического осмотра и замены по мере износа внутренних уплотнений.

Каналы охлаждения в стенках камеры просверлены змеевидным образом через блок камеры, обычно на расстоянии 30–50 мм от центра к центру. Расход теплоносителя по этим каналам рассчитан на достижение мощности теплоотвода, достаточной для номинальной мощности машины — для месильной машины объемом 270 л с приводным двигателем мощностью 2000 кВт система охлаждения должна быть способна непрерывно отводить не менее 1,5–2,0 МВт тепловой энергии.

Система привода: передача мощности на роторы

Система привода резиновой смесительной машины состоит из электродвигателя, редуктора (редуктора) и зубчатой передачи, приводящей в движение два ротора. Поскольку роторы должны вращаться с фиксированным передаточным числом относительно друг друга, они соединены посредством взаимосвязанного набора зубчатых колес — синхронизирующих шестерен, — который обеспечивает синхронизацию независимо от изменений нагрузки.

В современных машинах главным приводным двигателем почти всегда является асинхронный двигатель переменного тока с частотно-регулируемым приводом (ЧРП). Возможность регулирования скорости необходима для оптимизации смешивания на разных стадиях смешанного цикла — например, работа на низкой скорости во время первоначального разрушения тюка, чтобы избежать перегрузки двигателя, а затем ускорение до максимальной скорости для добавления наполнителя. Мощность двигателя в производстве резиновых тестомесильных весов с объемом камеры:

Редуктор (редуктор скорости) снижает скорость двигателя до рабочей скорости ротора, одновременно увеличивая крутящий момент. В смесителе резины редуктор должен выдерживать чрезвычайно высокий крутящий момент — для двигателя мощностью 2000 кВт, вращающего роторы со скоростью 40 об/мин, крутящий момент на валу ротора может превышать 500 000 Н·м. Редуктор обычно представляет собой конструкцию с параллельным валом или прямоугольным расположением с науглероженными и шлифованными косозубыми шестернями, помещенными в прочный чугунный или стальной корпус с принудительной подачей смазки.

А flexible coupling between the motor and gearbox absorbs shock loads during bale breakdown — the impact when a rotor strikes a cold rubber bale can cause instantaneous torque spikes two to three times the rated operating torque. Without a flexible coupling, these spikes would be transmitted directly to the gearbox and motor shaft, causing premature fatigue failure.

Подающее горло и система зарядки

Подающее горло представляет собой вертикальный проход над камерой смешения, через который загружается каучук и присадки. При ручном режиме тюки резины и взвешенные добавки сбрасываются в горло оператором или конвейером. В автоматизированных линиях компаундирования загрузочное отверстие оснащено опрокидывающим поддоном или пневматическим подающим устройством, которое проталкивает материалы вниз в камеру, преодолевая сопротивление роторов.

Размеры горловины рассчитаны на стандартные размеры резиновых тюков — тестомесильная машина емкостью 270 л обычно имеет горловину примерно 600 мм × 400 мм. Поворотная пылезащитная крышка или клапан закрывают горловину после загрузки и удерживают пыль и пары во время смешивания. Некоторые машины также имеют отверстие для удаления дыма в крышке горловины, соединенное с центральной системой вентиляции — это особенно важно при смешивании соединений, содержащих технический углерод, серу или летучие технологические масла.

Впрыск жидких ингредиентов — технологических масел, жидких силанов или специальных присадок — часто осуществляется через порты, встроенные непосредственно в стенку камеры или через корпус поршня. Эти форсунки должны быть спроектированы так, чтобы выдерживать давление и температуру в камере, обеспечивая при этом точные дозированные объемы, обычно контролируемые системами дозирования с шестеренчатым насосом, интегрированными с программой смешивания.

Корпус машины и конструктивные элементы

Весь узел смесителя резины установлен на тяжелой несущей раме, изготовленной из толстого стального листа или отливок. Этот каркас поглощает силы реакции процесса смешивания и передает их фундаменту. При этом задействованы значительные силы: большой производственный смеситель создает силы разделения роторов (силы, раздвигающие роторы из-за давления резины), которые могут достигать нескольких сотен килоньютонов во время пиковых нагрузок смешивания.

Две боковые рамы, по одной с каждой стороны смесительной камеры, несут подшипники ротора и обеспечивают структурное соединение между камерой и основанием. Зачастую это компоненты машины, подвергающиеся наибольшим нагрузкам, и они изготавливаются из чугуна с шаровидным графитом или толстолистовой стали с большими радиусами скруглений для снижения концентрации напряжений.

Виброизоляционные крепления между опорной рамой тестомесильной машины и фундаментом здания входят в стандартную комплектацию современных установок. Полностью загруженный большой резиновый смеситель во время разрушения тюка создает значительную вибрацию — без изоляции она может передаваться на конструкцию здания и влиять на близлежащие приборы или со временем вызывать усталостное растрескивание анкерных болтов.

Система управления и контрольно-измерительные приборы в современных машинах для смешивания резины

Современные резиновые смесители оснащены системами управления на базе ПЛК, которые автоматически управляют всем циклом смешивания. Система управления контролирует и записывает непрерывный поток данных процесса:

• Температура соединения (измеряется с помощью термопары на стенке камеры или инфракрасного пирометра, направленного на соединение через смотровое окно)
• Скорость ротора (об/мин), плавно регулируемая с помощью ЧРП.
• Потребление тока двигателем, пропорциональное вязкости смеси и служит косвенным показателем потребляемой энергии смешивания.
• Удельный расход энергии (кВтч/кг), накопленный в течение цикла смешивания
• Положение плунжера и давление
• Температура охлаждающей жидкости на входе и выходе для каждой зоны охлаждения
• Положение разгрузочной двери (блокировка открытия/закрытия)

Удельный расход энергии, возможно, является наиболее надежным показателем полноты смешивания. для многих резиновых смесей дисперсия технического углерода, например, тесно коррелирует с совокупным затратом энергии на килограмм смеси, а не только со временем. Современные системы управления смесителями для резины позволяют определять программы смешивания по конечной точке энергии, а не по времени, что автоматически компенсирует различия в вязкости сырья между партиями.

Аll batch data is logged to a database for quality traceability. Integration with Manufacturing Execution Systems (MES) allows each batch record to be linked to raw material lot numbers, operator ID, and downstream compound test results, enabling root-cause analysis when quality deviations occur.

Ключевые структурные различия между типами резиновых смесителей

Не все резиновые смесители имеют одинаковую конструктивную конфигурацию. Существует несколько вариантов конструкции для удовлетворения различных производственных требований:

Тангенциальные и взаимозацепляющиеся роторные смесители

В месильной машине с тангенциальным ротором (классическая конструкция Бенбери) два ротора вращаются по отдельным круговым траекториям, касательным друг к другу — крылья ротора не блокируются. Это создает большую зону смешивания между роторами, где происходит интенсивный сдвиг, что делает тангенциальные смесители высокоэффективными для дисперсионного смешивания армирующих наполнителей. В большинстве производственных внутренних смесителей по всему миру используются тангенциальные роторы.

В смесителях с взаимозацепляющимися роторами (таких как серия GK от HF Mixing или серия F от Farrel Pomini) роторы расположены ближе друг к другу, а их крылья перекрываются и сцепляются друг с другом при вращении — по своей концепции это похоже на двухшнековый экструдер, но с гораздо более короткими и толстыми лопастями. Эта конструкция создает совершенно другую структуру потока, обеспечивая лучшее распределительное смешивание и более низкие температуры смеси за счет несколько меньшей интенсивности дисперсионного смешивания. Мешалки с переплетением предпочтительны для термочувствительного силиконового каучука, фторэластомеров и компаундов, где контроль температуры имеет первостепенное значение.

Тестомесилки с перевернутой выгрузкой

Некоторые конструкции смесителей для резины, особенно те, которые используются в непрерывных или полунепрерывных технологических линиях, выгружают не через нижнюю дверцу, а путем наклона всего узла смесительной камеры так, чтобы отверстие камеры было направлено вниз, и смесь выпадала. Такая перевернутая конструкция разгрузки обеспечивает более быструю выпуск партии и более легкую интеграцию с последующим технологическим оборудованием, расположенным непосредственно под месильной машиной. Конструктивным следствием является значительно более сложная рама машины с механизмом наклона и гидравлической системой блокировки.

Тестомесы с открытым верхом (Sigma Blade) и закрытые тестомесильные машины типа Банбери

Стоит отметить, что в некоторых отраслевых контекстах термин «резиновый смеситель» также относится к смесителям периодического действия с Z- или сигма-лопастями — машинам с открытым верхом, желобообразной формы с двумя сигма- или Z-образными лопастями, вращающимися в противоположных направлениях. Они конструктивно сильно отличаются от закрытого внутреннего смесителя, описанного в этой статье. В лопастных смесителях Sigma отсутствует толкатель и система уплотнения, они работают при атмосферном давлении и чаще используются для приготовления смесей силиконового каучука, термопластичных эластомеров и приготовления клеев, а не для резиновых смесей с высоким содержанием наполнителя.

Изнашиваемые детали и элементы конструкции, критически важные для технического обслуживания

Понимание конструкции смесителя для резины также означает знание того, какие компоненты изнашиваются и требуют периодической замены. Основными предметами износа являются:

• Советы по ротору: Законцовки крыла испытывают наибольшее контактное напряжение со стенкой камеры. В некоторых конструкциях кончики ротора имеют наплавку из твердого сплава, которую можно повторно наносить на месте. В других случаях весь ротор заменяется, когда износ наконечника превышает допуск — обычно когда зазор между наконечником и стенкой увеличивается с расчетного значения (2–5 мм) до более чем 8–10 мм, и в этот момент эффективность смешивания заметно снижается.
• Вкладыши камеры: Секции облицовки стенок представляют собой сменные износостойкие пластины, обычно толщиной 30–50 мм, привинченные или запрессованные в корпус камеры. Срок службы варьируется от нескольких месяцев при использовании абразивных смесей до нескольких лет при эксплуатации в легких условиях.
• Торцевые уплотнения ротора (набивка): Заменяется каждые 300–1000 часов работы в зависимости от типа смеси и частоты вращения ротора. Несвоевременная замена набивки приводит к сложному загрязнению зоны подшипника и резкому ускорению износа подшипника.
• Уплотнение выпускной двери: Эластомерное уплотнение по периметру разгрузочной двери заменяется во время плановых остановов, обычно каждые 3–6 месяцев при непрерывном производстве.
• Роторные соединения в контурах охлаждения ротора: На большинстве предприятий ежегодно проверяются и ремонтируются, поскольку износ уплотнений этих компонентов может привести к попаданию охлаждающей жидкости в корпуса подшипников.

Плановые интервалы технического обслуживания резиновых смесителей на предприятиях по производству шин обычно составляют 8-часовые производственные смены с небольшими проверками каждую смену, промежуточными проверками еженедельно и капитальными ремонтами ежегодно или каждые 5000–8000 часов работы. При хорошем обслуживании резиновый смеситель объемом 270 л может обеспечить механическую готовность более 95 % при непрерывной работе в три смены.
