Применение резиновых смесителей при обработке кабельных смесей

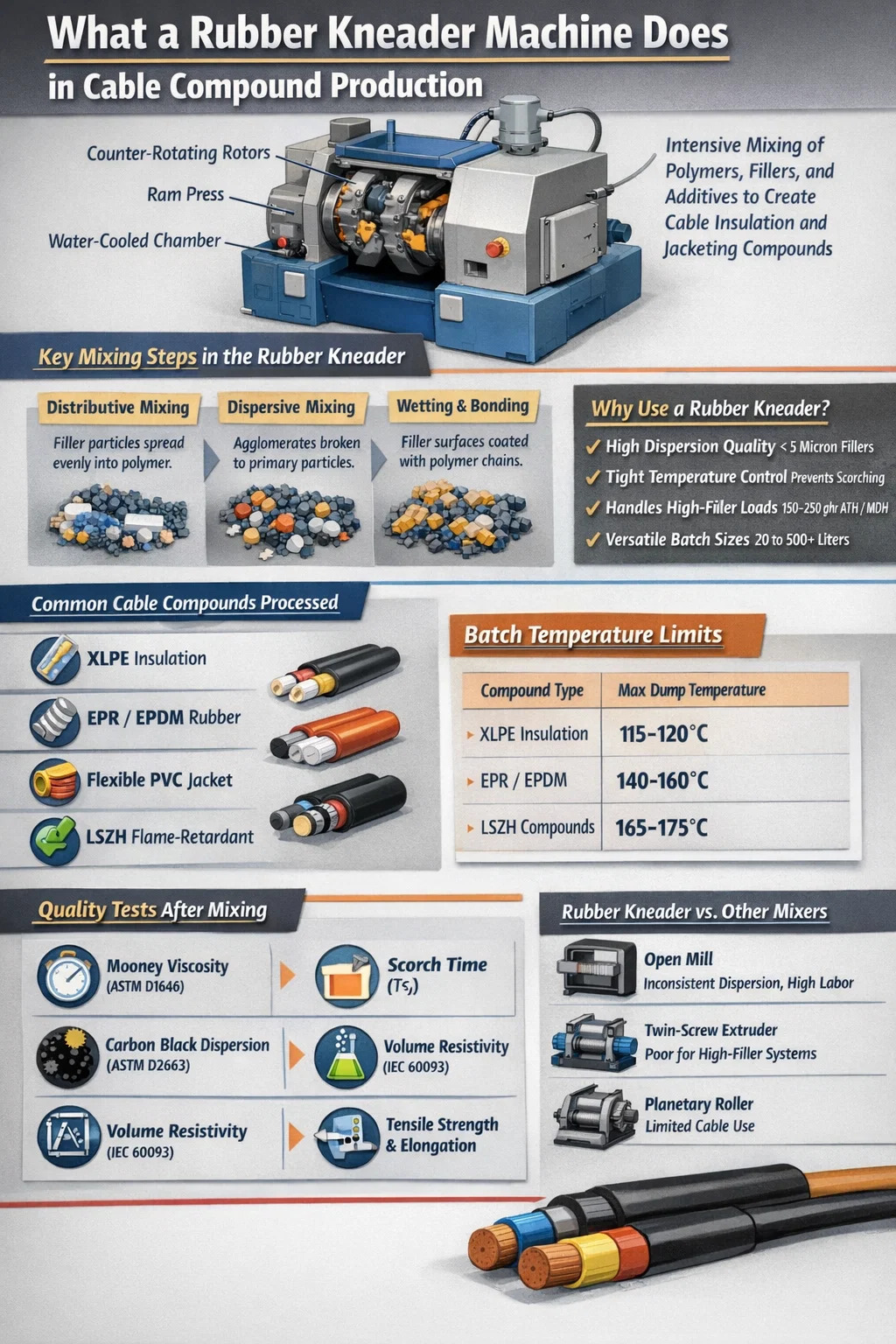

Что за Резиновая месильная машина Машина действительно занимается производством кабельных смесей

Машина для смешивания резины, также называемая внутренним смесителем или дисперсионным смесителем, представляет собой оборудование для смешивания сердечника, используемое для преобразования сырых резиновых или полимерных материалов в готовые кабельные смеси, готовые к экструзии. При производстве кабелей компаунд должен отвечать строгим электрическим, механическим и термическим требованиям. В смесителе для резины это достигается за счет приложения интенсивного напряжения сдвига, сжатия и нагрева для смешивания эластомеров, наполнителей, пластификаторов, антиоксидантов, антипиренов и вулканизирующих агентов в однородную перерабатываемую массу.

Прямой ответ: машина для смешивания резины незаменима при обработке кабельных смесей, поскольку ни одна другая технология периодического смешивания не обеспечивает такое же сочетание качества диспергирования, термоконтроля и производительности для эластомерных систем высокой вязкости. Смешивание в открытой мельнице не может соответствовать закрытой контролируемой среде смешивания. Двухшнековым смесителям непрерывного действия не хватает гибкости для мелкосерийного многорецептурного производства, типичного для предприятий по производству кабельных смесей.

Составы для изоляции и оболочек кабеля обычно содержат от 15 до 30 отдельных ингредиентов. Дисперсия каждого ингредиента, особенно технического углерода, диоксида кремния и огнезащитных наполнителей, до уровня первичных частиц размером менее 5 микрон напрямую определяет, пройдет ли готовый кабель испытания на диэлектрическую прочность, испытания на старение и стандарты распространения пламени, такие как IEC 60332 или UL 1666. Геометрия ротора смесителя для резины создает механическую энергию, необходимую для разрушения агломератов и смачивания поверхностей наполнителя с полимерными цепями, - задача, которую простые подходы к смешиванию просто не могут выполнить последовательно.

Типы кабельных смесей с сердечником, обрабатываемые в смесителе для резины

Производители кабелей работают с широким спектром эластомерных и термопластичных эластомерных смесей. Каждый из них предъявляет разные требования к смесительному оборудованию, и смеситель для резины регулярно справляется со всеми из них.

Изоляционные компаунды на основе сшитого полиэтилена и полиэтилена

Компаунды из сшитого полиэтилена (XLPE) для силовых кабелей среднего и высокого напряжения требуют чрезвычайно чистой среды смешивания и точного регулирования температуры. Пероксидные сшивающие агенты начинают разлагаться при температуре выше 120°C, поэтому машина для замеса резины должна поддерживать температуру партии ниже этого порога во время введения. Современные месильные системы с водяным охлаждением обеспечивают стабильную температуру поверхности ротора в пределах ±3°C, предотвращая преждевременное подгорание и одновременно обеспечивая тщательное диспергирование наполнителя в партиях объемом от 50 до 500 литров.

Изоляционные компаунды EPR и EPDM

Соединения этилен-пропиленового каучука (EPR) и этилен-пропилен-диенового мономера (EPDM) широко используются в кабелях среднего напряжения (от 1 кВ до 35 кВ) и горнодобывающих кабелях из-за их превосходных электрических свойств и устойчивости к озону. Эти смеси обычно содержат от 60 до 100 частей на сотню каучука (phr) обожженной глины или обработанного диоксида кремния, что требует высокой скорости вращения ротора — часто от 40 до 60 об/мин — и продолжительных циклов смешивания от 8 до 14 минут на партию. Резиносмеситель с коэффициентом наполнения от 0,65 до 0,75 оптимизирует работу сдвига в этих жестких системах с высоким содержанием наполнителя.

ПВХ-соединения для гибких кабельных оболочек

Хотя ПВХ является термопластичным, гибкие соединения для оболочек кабелей из ПВХ, содержащие от 40 до 80 частей пластификатора (обычно DINP или DIDP), реологически ведут себя как резина во время смешивания и получают огромные преимущества от внутренней обработки в смесителе. Резиновая месильная машина быстро и равномерно загущает ПВХ-смолу с пластификатором, поглощая стабилизаторы, наполнители и пигменты за один проход. В результате получается гомогенный компаунд с постоянной твердостью по Шору А (обычно от 60 до 80), что крайне важно для кабелей, которые должны пройти испытание на холодный изгиб при температуре -15°C или ниже.

Силиконовые резиновые смеси для высокотемпературных кабелей

Кабели из силиконовой резины, рассчитанные на непрерывную работу при температуре от 150°C до 200°C, используются в автомобильной, аэрокосмической и промышленной системах отопления. Полидиметилсилоксановая камедь, смешанная с коллоидным диоксидом кремния (обычно от 25 до 45 частей на час) и силановыми связующими агентами, требует бережного, но тщательного перемешивания в смесителе для резины. Чрезмерное смешивание силикона разрывает полимерные цепи и необратимо снижает вязкость смеси, поэтому месильные машины, используемые для силикона, запрограммированы на строго контролируемое время цикла и более низкую скорость вращения ротора от 15 до 30 об/мин.

Огнестойкие (FR) и малодымные безгалогенные (LSZH) соединения

Кабельные соединения LSZH, обязательные для установки на железных дорогах, в метро, в судостроении и общественных зданиях в соответствии со стандартами EN 50399 и IEC 60332-3, содержат от 150 до 250 частей минеральных антипиренов, таких как тригидрат алюминия (ATH) или гидроксид магния (MDH). Такая сверхвысокая загрузка наполнителя расширяет возможности любого смесительного оборудования. Резиновый смеситель фактически является единственным смесителем периодического действия, способным вводить эти уровни наполнителей в матрицу эластомера EVA, EBA или полиолефина, сохраняя при этом приемлемую реологию соединения. Конструкции роторов с тангенциальной или взаимозацепляющейся геометрией выбираются специально для этого применения, время цикла составляет от 10 до 18 минут, а температура партии тщательно поддерживается ниже 170°C, чтобы предотвратить обезвоживание ATH.

Как машина для изготовления резиновых смесителей обрабатывает составы кабелей с высоким содержанием наполнителя

Самая большая техническая проблема при обработке кабельных компаундов — это введение больших объемов твердого наполнителя — технического углерода для полупроводниковых слоев, ATH/MDH для огнестойкости, глины для изоляции из этиленпропиленового каучука — без образования плохо диспергированных агломератов или разрушения полимерной матрицы. Резиновая месильная машина решает эту проблему с помощью трех последовательных механизмов:

1. Распределительное смешивание: Роторы, вращающиеся в противоположных направлениях, многократно разделяют и воссоединяют шихту, распределяя частицы наполнителя по всему объему полимера. Это происходит в основном в первые 2–4 минуты цикла смешивания, когда наполнитель еще агломерирован.
2. Дисперсионное смешивание: По мере увеличения скорости ротора или давления плунжера материал попадает в зазор ротора, напряжения сдвига, превышающие силу сцепления агломератов наполнителя, разрушают их. Это критический этап для достижения диэлектрической дисперсии в изоляционных компаундах.
3. Смачивание и химия поверхности: Продолжающееся перемешивание перемещает полимерные цепи на только что открытые поверхности наполнителя, стабилизируя дисперсию и предотвращая повторную агломерацию во время последующей обработки. Связующие агенты, добавляемые во время смешивания, химически связывают наполнитель с полимером, постоянно улучшая механические и электрические характеристики смеси.

Для типичного состава LSZH, содержащего 200 частей МДГ в матрице EBA, смеситель для резины должен обеспечивать удельную энергию смешивания от 0,10 до 0,18 кВтч/кг для достижения целевой дисперсии. Современные системы управления месильными машинами отслеживают потребляемую энергию в режиме реального времени и используют ее в качестве основного критерия конечной точки, что гораздо более надежно, чем просто время.

Контроль температуры при работе смесителей резины для кабельных смесей

Температура является параметром, который чаще всего приводит к выходу из строя кабельного соединения. Слишком низко, и наполнители не разойдутся; слишком высокое значение приводит к разрушению партии, разрушению полимера или обезвоживанию наполнителя. Система управления температурой резиновой смесительной машины должна обрабатывать как тепло, выделяемое в результате механической работы, так и тепло, которое необходимо отводить для защиты чувствительных ингредиентов.

Современные резиновые смесители достигают таких жестких температурных окон за счет многозонного контроля температуры: стенки смесительной камеры, валы ротора и плунжер контролируются независимо друг от друга с помощью циркулирующей воды или масла. Инфракрасные или контактные термопары, расположенные в нескольких точках камеры, передают ПЛК данные в режиме реального времени для автоматической регулировки скорости охлаждающего потока или скорости ротора.

Выбор геометрии ротора для смешивания кабельной смеси

Ротор является сердцем любой резиновой смесительной машины, и выбор геометрии ротора существенно влияет на качество резиновой смеси при производстве кабелей. Используются три семейства первичных роторов:

Тангенциальные роторы (без зацепления)

Тангенциальные роторы вращаются в противоположных направлениях, при этом крылья ротора не проходят через рабочие объемы друг друга. Эта конфигурация обеспечивает больший свободный объем (коэффициент заполнения до 0,80) и работает с очень жесткими смесями с высоким содержанием наполнителей без чрезмерных пиков крутящего момента. Для компаундов LSZH с минеральным наполнителем 200 частей на час обычно предпочтительны тангенциальные роторы. Классические тангенциальные конструкции с двумя и четырьмя крыльями остаются стандартными на кабельных заводах по всему миру, а геометрия с четырьмя крыльями обеспечивает более быстрое введение порошкообразных наполнителей.

Взаимозаменяемые роторы

Сцепляющиеся роторы проходят через зоны друг друга, создавая гораздо более узкий зазор между роторами и создавая более высокие напряжения сдвига. Это делает их превосходными для задач дисперсионного смешивания — например, для разрушения агломератов технического углерода в полупроводниковых кабельных компаундах, где достижение гладкой поверхности без пустот на экструдированном слое имеет важное значение для характеристик высоковольтного кабеля. Взаимозацепляющиеся роторы также имеют тенденцию работать холоднее, поскольку они более эффективно обмениваются материалом между роторами, улучшая теплообмен. Однако они менее подходят для составов LSZH со сверхвысоким содержанием наполнителя из-за ограничений крутящего момента.

PES (полиэтилен-силикон) и специальные профили ротора

При обработке силиконового кабельного компаунда специальные профили ротора с низким сдвигом и большими зазорами предотвращают разрушительное механическое разрушение силиконовой резинки. Некоторые производители предлагают модульные роторные системы, позволяющие переконфигурировать один резиновый смеситель между типами роторов при изменении состава продукции, что является значительным эксплуатационным преимуществом на кабельных заводах, производящих несколько семейств резиновых смесей на одном и том же оборудовании.

Конструкция цикла смешивания и параметры процесса для кабельных смесей

Цикл смешивания кабельного компаунда в смесителе для резины — это не простая операция «добавь все и перемешай». Последовательность и время добавления ингредиентов напрямую определяют качество дисперсии и безопасность от ожогов. Хорошо спроектированный цикл изготовления изоляционного компаунда EPR среднего напряжения обычно имеет следующую структуру:

1. 1 этап – Мастикация полимера (0–2 мин): Тюки EPR или EPDM загружаются и подъемник опускается. Роторы работают со скоростью 30–40 об/мин, чтобы размягчить и разрушить полимер, снизить начальную вязкость и подготовить матрицу к приему наполнителей. Температура партии обычно достигает 80–100°C.
2. Этап 2 – Введение филлера (2–7 мин): Обожженную глину, кремнезем и сажу (для полупроводниковых марок) добавляют постепенно или все сразу в зависимости от объема наполнителя. Давление поршня увеличивают до 3–5 бар, чтобы вдавить наполнитель в размягченный полимер. На этом этапе скорость ротора может увеличиться до 50–60 об/мин. В результате трения температура повышается до 120–140°С.
3. Этап 3 – Добавление масла и пластификатора (7–9 мин): Парафиновые или нафтеновые масла и пластификаторы вводятся через системы дозирования жидкости. Это снижает вязкость смеси и распределяет добавки по всей матрице наполнителя-полимера.
4. Этап 4 – Охлаждающая развертка (9–11 мин): Скорость ротора снижается, поток охлаждающей воды максимизируется, а температура партии снижается ниже 110°C перед добавлением вулканизующих веществ.
5. Этап 5 – Лечебное добавление и окончательная гомогенизация (11–14 мин): Добавляются и смешиваются системы отверждения серой или перекисью, ускорители и антиоксиданты. Конечная точка определяется по удельному затрату энергии, достигающему целевого значения, обычно 0,12–0,16 кВтч / кг для этого типа соединения. Затем партия выгружается в разгрузочную мельницу или на расположенный ниже конвейер.

Такой поэтапный подход предотвращает подгорание, обеспечивает равномерное распределение каждого ингредиента и позволяет получить смесь с вязкостью по Муни (ML 1,4 при 100°C) в пределах ±3 единиц Муни спецификации — уровень постоянства от партии к партии, которого невозможно достичь при смешивании в открытой мельнице.

Параметры контроля качества, измеренные после обработки резиновой смесительной машины

Каждая партия, выходящая из смесителя резины, должна пройти валидацию, прежде чем она будет отправлена на экструзию. Контроль качества кабельных компаундов включает в себя как реологические, так и электрические испытания.

• Вязкость по Муни (ASTM D1646): Измеряет поведение сложного потока. Вязкость, выходящая за пределы спецификации, приводит к нестабильности размеров при экструзии. Типичное окно спецификации: ±5 единиц Муни вокруг целевого значения.
• Время подгорания (Ц2, ASTM D2084): Подтверждает, что во время замеса в месильной машине не произошла преждевременная вулканизация. Для соединений EPR Ts2 обычно должен превышать 8 минут при 135°C, чтобы обеспечить безопасную экструзионную обработку.
• Объемное сопротивление (IEC 60093): Для изоляционных компаундов объемное сопротивление должно превышать 10¹³ Ом·см при комнатной температуре. Для полупроводниковых соединений оно должно находиться в пределах 1–500 Ом·см. Качество диспергирования из месильной машины является доминирующей переменной, контролирующей это значение.
• Дисперсия технического углерода (ASTM D2663): Оптическая микроскопия или сканирующая электронная микроскопия микротомированных образцов оценивает дисперсию по шкале от 1 до 5. Класс 4 или выше (менее 5% недисперсных агломератов размером более 10 мкм) обычно требуется для изоляции кабелей среднего напряжения.
• Плотность и содержание наполнителя: Подтверждает, что наполнитель был полностью включен во время замешивания в тестомесильной машине. Значительное отклонение плотности от спецификации указывает на неполное смешивание или ошибку загрузки ингредиентов.
• Предел прочности и удлинение при разрыве (МЭК 60811-1): Измерено на отвержденных тестовых пластинках. Заниженные значения прочности на растяжение указывают на плохое взаимодействие полимера с наполнителем, возникающее из-за недостаточного диспергирования в смесителе.

Выбор производительности и масштаба смесителя резины для кабельных заводов

Резиносмесительные машины для обработки кабельных смесей выпускаются в широком диапазоне мощностей: от лабораторных агрегатов емкостью 0,5 литра до производственных машин емкостью 650 литров и более. Выбор правильного размера машины требует баланса между размером партии, временем цикла, скоростью потребления последующей экструзионной линии и стратегией управления запасами.

Кабельному заводу, использующему два 90-мм экструдера для кабеля среднего напряжения из этилен-пропиленового каучука с общей производительностью 600 кг/час, потребуется примерно 10 партий в час из 75-литровой месильной машины, производящей 60-килограммовые партии за 6-минутный цикл, или 3 партии в час из 200-литровой месильной машины, производящей 130-килограммовые партии за 10-минутный цикл. Тестомес большего размера обычно выигрывает по энергоэффективности на килограмм смеси, но меньший агрегат обеспечивает более быструю смену рецептов для предприятий с большим разнообразием продукции.

Автоматизация и управление процессами в современных системах для смешивания резины

Сегодняшние смесители для резины далеки от смесителей периодического действия с ручным управлением, существовавших два десятилетия назад. Полностью автоматизированные смесительные линии для производства кабельных смесей объединяют несколько уровней контроля и управления данными, которые напрямую улучшают консистенцию смесей и сокращают отходы.

Гравиметрические системы дозирования ингредиентов

Автоматические весовые бункеры и насосы-дозаторы жидкости подают в смеситель для резины каждый ингредиент с точностью ±0,1% от заданного веса. Это устраняет самый крупный источник различий между партиями при операциях ручного смешивания. Для кабельных смесей, где содержание технического углерода должно поддерживаться на уровне ±0,5 частей на час для поддержания постоянного объемного удельного сопротивления в полупроводящем слое, эта точность не является необязательной — она важна.

Энергосберегающее управление конечной точкой смешивания

Вместо того, чтобы запускать каждую партию в течение фиксированного времени, современные системы управления тестомесильной машиной рассчитывают совокупную удельную энергию (кВтч/кг) в реальном времени и сбрасывают партию, когда достигается целевая энергия — независимо от того, занимает ли это 10 минут или 14 минут в конкретный день. Этот подход автоматически компенсирует температуру окружающей среды, изменения вязкости сырья и износ ротора, обеспечивая более стабильное распыление, чем управление только по времени. Исследования в промышленных условиях показали, что контроль конечной точки энергопотребления снижает разброс вязкости по Муни на 30–50% по сравнению с циклами смешивания с фиксированным временем.

Управление рецептами и отслеживание

Интегрированные системы SCADA или MES хранят сотни рецептов смесей и регистрируют все параметры процесса — температурные профили, скорость вращения ротора, потребляемую энергию, температуру разгрузки, вес партии — для каждой произведенной партии. Отслеживание партий является обязательным для производителей кабелей, поставляющих силовые кабели общего назначения, где испытательным лабораториям требуется полная технологическая документация вместе с готовыми отчетами об испытаниях кабеля.

Интеграция пыле- и дымоудаления

Углеродная сажа, МДГ, АТН и кремнеземная пыль представляют серьезную опасность для здоровья и взрыва. Установки для смешивания резины для обработки кабельных смесей включают в себя вакуумную вытяжку наверху барабана, сбор пыли на уровне бункера и системы вентиляции камеры, чтобы поддерживать качество воздуха на рабочем месте в допустимых пределах воздействия. Это область, где закрытая конструкция месильной машины уже дает преимущество перед смешиванием в открытой мельнице с точки зрения пылеулавливания.

Общие проблемы обработки при смешивании кабельных компаундов и способы их решения

Даже при наличии хорошо обслуживаемого оборудования и автоматизированного управления обработка кабельных смесей в резиновых смесителях сталкивается с периодическими проблемами. Понимание коренных причин позволяет инженерам-технологам систематически устранять их.

Ожог во время смешивания

Преждевременная вулканизация внутри месильной машины является наиболее дорогостоящим дефектом смешивания: необходимо утилизировать всю партию смеси и очистить камеру, теряя как материал, так и производственное время. Пригар чаще всего возникает в результате задержки добавления отвердителя (отвердитель добавляется, когда состав слишком горячий), отказа системы охлаждения или чрезмерной скорости ротора на этапе введения отвердителя. Профилактика: обеспечить строгий контроль температуры (температура маточной смеси ниже 100°C перед добавлением лечебных средств), проверять температуру охлаждающей воды и скорость потока в начале смены, а также ежеквартально проверять калибровку датчика температуры резинового смесителя.

Плохая дисперсия технического углерода в полупроводниковых соединениях

Слои полупроводникового кабеля должны иметь гладкую, хорошо диспергированную сажу, чтобы предотвратить концентрацию электрического напряжения на экране проводника или на границе изоляционного экрана, что приводит к преждевременному выходу кабеля из строя под высоким напряжением. Плохое диспергирование в месильной машине происходит из-за недостаточного энергозатрат, неправильного коэффициента заполнения или использования марки технического углерода с чрезмерно высокой структурой (высокое поглощение ДБФ). Решения включают увеличение удельного энергопотребления, проверку коэффициента заполнения в пределах 0,65–0,75 и оценку марки технического углерода с более низкой структурой, если дисперсия остается недостаточной.

Непостоянная вязкость партии

Изменение вязкости по Муни от партии к партии более ±5 единиц приводит к нестабильности экструзии — изменениям размеров изоляции кабеля, дефектам поверхности «акулья кожа» или перепадам давления в матрице. Основные причины включают изменение вязкости сырья (числа Муни из натурального каучука и EPDM различаются в зависимости от партии тюков), неполное поглощение масла или износ ротора, увеличивающий эффективный зазор с течением времени. Для решения этой проблемы необходимо ужесточить ограничения на входной контроль сырья, проверить калибровку насоса-дозатора масла и запланировать измерение износа ротора смесителя для резины каждые 3000 часов работы.

Агломераты наполнителя, выдерживающие смешивание в композициях LSZH

При использовании минерального наполнителя плотностью 200 частей на час частицы ATH или MDH могут образовывать когезивные агломераты, которые препятствуют диспергированию, особенно если наполнитель впитал влагу. Предварительная сушка ATH или MDH при 80°C в течение 4–8 часов перед загрузкой смесителя снижает образование агломератов и может улучшить объемное удельное сопротивление готового компаунда LSZH на один порядок. Альтернативно, увеличение давления набивки во время введения наполнителя — с 3 бар до 5–6 бар — увеличивает сжимающее напряжение сдвига на агломератах и ​​ускоряет диспергирование.

Энергоэффективность и экологические аспекты при работе смесителей для резины

Резинопласильные машины являются энергоемким оборудованием. Мешалка объемом 250 л с двигателем главного привода мощностью 500 кВт может потреблять 0,12–0,20 кВтч электроэнергии на килограмм полученной смеси, в зависимости от вязкости смеси и времени цикла. Для предприятия по производству кабельных компаундов, производящего 5000 тонн в год, это означает от 600 000 до 1 000 000 кВтч в год — значительные затраты на электроэнергию и выбросы углекислого газа.

Несколько стратегий позволяют снизить энергопотребление месильной машины без ущерба для качества смеси:

• Двигатели с регулируемой скоростью (VSD): Замените главные приводы с фиксированной скоростью на системы с ЧПУ, позволяющие скорости ротора точно следовать кривой процесса. Модернизация VSD обычно снижает потребление электроэнергии месильной машиной на 15–25%.
• Оптимизированный коэффициент заполнения: При коэффициенте заполнения ниже 0,60 происходит потеря энергии, поскольку материал скользит вокруг роторов, не создавая продуктивного сдвига. Оптимизация веса партии до диапазона 0,70–0,75 снижает потребление энергии на килограмм смеси на 10–15%.
• Рекуперация тепла охлаждающей воды: Охлаждающая вода, выходящая из камеры тестомесильной машины при температуре 40–60°C, несет значительную тепловую энергию, которую можно рекуперировать через теплообменники в зоны предварительного нагрева ингредиентов или обеспечить обогрев помещений в зимние месяцы.
• Устранение ненужного повторного измельчения маточной смеси: Некоторые процессы изготовления кабельных смесей включают отдельный этап повторного измельчения на открытой мельнице после месильной машины. Инженерные циклы смешивания, позволяющие исключить этот этап — за счет достижения целевой дисперсии только в месильной машине — устраняют как потребление энергии, так и затраты на рабочую силу.

С точки зрения выбросов, кабельные компаунды, содержащие галогенные антипирены, выделяют пары во время высокотемпературного смешивания. Обработка компаундов LSZH не представляет этой проблемы, а рост использования кабелей LSZH в инфраструктурных проектах по всему миру постепенно снижает объемы галогенированных соединений, перерабатываемых с помощью оборудования для смешивания резины во всем мире.

Требования к техническому обслуживанию резиновых смесителей при обслуживании кабельных смесей

Обработка кабельной смеси особенно требовательна к механическим компонентам резиновых смесителей из-за абразивной природы минеральных наполнителей, требуемого высокого давления наполнения и непрерывных графиков работы, типичных для производства кабелей. Структурированная программа технического обслуживания необходима для предотвращения незапланированных простоев.

• Измерение зазора кончика ротора: Каждые 1000–1500 часов работы или всякий раз, когда качество дисперсии начинает ухудшаться, измеряйте зазор между кончиками ротора и стенкой камеры. Типичный новый зазор составляет 1–3 мм; зазор, превышающий 6–8 мм, указывает на износ ротора, требующий ремонта или замены. Изношенные роторы снижают интенсивность сдвига и предсказуемо ухудшают качество диспергирования.
• Проверка уплотнения поршня: Уплотнения толкателя предотвращают выход смеси из смесительной камеры под давлением толкателя. Выход из строя уплотнения приводит к загрязнению гидравлической системы и потенциальной угрозе безопасности. Проверяйте уплотнения каждые 500 часов; заменяйте по графику каждые 2000–3000 часов независимо от внешнего состояния.
• Очистка контура охлаждения: Минеральные отложения и биологические загрязнения в контурах охлаждающей воды снижают эффективность теплопередачи, вызывая повышение температуры партии. Промывайте и удаляйте накипь из контуров охлаждения каждые 6 месяцев и постоянно обрабатывайте охлаждающую воду биоцидом и ингибитором накипи.
• Уплотнение выпускной дверцы и механизм блокировки: Откидная дверца в нижней части смесительной камеры должна полностью закрываться во время смешивания, чтобы поддерживать давление напора и предотвращать утечку смеси. Проверяйте стопорные штифты и уплотнения каждые 200 часов эксплуатации LSZH с высоким содержанием наполнителя.
• Анализ масла в коробке передач: Отправляйте пробы смазочного масла коробки передач на лабораторный анализ каждые 1000 часов. Повышенное содержание частиц железа или меди указывает на износ подшипников или шестерен и позволяет вмешаться до того, как произойдет катастрофический выход из строя коробки передач, из-за которого большая месильная машина может выйти из строя на 4–8 недель, пока не будут закуплены детали.

Заводы по производству кабельных смесей обычно ежегодно выделяют 3–5% закупочной цены смесителя для резины на плановое техническое обслуживание. , при этом большая часть этих затрат приходится на ремонт ротора (наплавка изнашиваемых поверхностей карбидом вольфрама или аналогичным покрытием) и замену уплотнений.

Сравнение резиновой смесительной машины с альтернативными технологиями смешивания кабельных смесей

Производители кабельных смесей время от времени рассматривают альтернативы машинам для изготовления резиновых смесителей. Понимание того, где альтернативы успешны, а где нет, проясняет, почему тестомес остается доминирующим в этом приложении.

Практический вывод из этого сравнения: при производстве кабельных смесей смеситель для резины комбинируется с последующим листовым прокатом открытого стана в 80–90% производственных сценариев. Мешалка обеспечивает превосходное диспергирование; открытый стан обеспечивает форму листа, необходимую для систем подачи экструдера. Это взаимодополняющие, а не конкурирующие технологии.

Тенденции, определяющие использование смесителей для резины в переработке кабельных смесей

Несколько отраслевых тенденций влияют на то, как производители кабелей определяют, эксплуатируют и оптимизируют оборудование для изготовления резиновых смесителей сегодня и в ближайшем будущем.

Рост спроса на кабели LSZH

Строительные нормы и правила строительства в Европе, на Ближнем Востоке и в Азиатско-Тихоокеанском регионе постепенно требуют использования кабелей LSZH в общественной инфраструктуре. Мировой рынок кабелей LSZH в некоторых регионах расширяется на 7–10% ежегодно. Для производителей резиновых смесителей это означает растущий спрос на машины с высоким крутящим моментом, способные обрабатывать смеси минеральных наполнителей с производительностью 200 частей на час — технически сложное применение, которое отдает предпочтение специализированному оборудованию премиум-класса по сравнению с недорогими альтернативами.

Кабельные соединения для электромобилей

Кабели для зарядки электромобилей и высоковольтные кабели транспортных средств требуют соединений, сочетающих в себе высокую гибкость (для многократного изгиба), термостойкость (125 ° C или выше) и химическую стойкость к автомобильным жидкостям. Этот рынок обслуживают силиконовый каучук и сшитые полиолефиновые соединения, перерабатываемые на резиновых смесителях. Поскольку производство электромобилей масштабируется по всему миру, совокупный спрос на эти специализированные кабели быстро растет, что приводит к вводу в эксплуатацию дополнительных мощностей тестомесильных машин.

Цифровая оптимизация процессов и смешивание с помощью искусственного интеллекта

Некоторые перспективные предприятия по производству кабельных материалов внедряют модели машинного обучения, которые прогнозируют вязкость партии по Муни в режиме реального времени на основе данных о крутящем моменте и температуре месильной машины, что позволяет системе управления регулировать скорость ротора или продлевать цикл смешивания перед разгрузкой, а не обнаруживать вязкость, выходящую за пределы спецификации, во время испытаний после партии. Первые пользователи этих систем сообщают о повышении выхода при первом проходе на 2–4 процентных пункта и снижении процента брака сложных материалов на 30–40%.

Давление устойчивости на рецептуру соединений

Растущая потребность в исключении веществ ограниченного использования — некоторых пластификаторов, стабилизаторов на основе свинца в ПВХ, галогенированных антипиренов — приводит к изменению рецептуры кабельных компаундов. Новые составы часто ведут себя в смесителях для резины иначе, чем смеси, которые они заменяют: более высокая вязкость расплава, другие взаимодействия наполнителя и полимера, более длительные циклы смешивания. Разработчики кабельных смесей должны перепроверять циклы смешивания смесителей всякий раз, когда изменяются рецептуры, что увеличивает рабочую нагрузку на технологические процессы, но также создает возможности для одновременной оптимизации энергопотребления и времени цикла производства партии.
